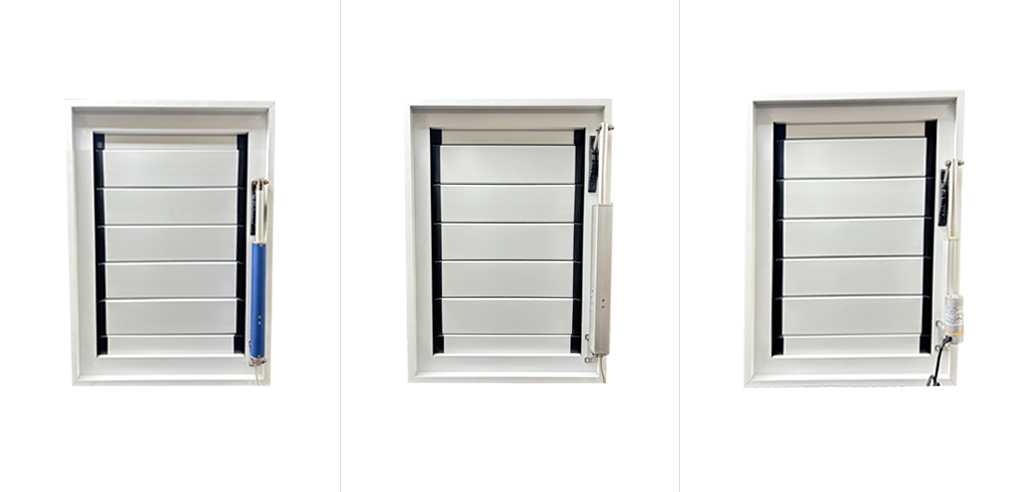

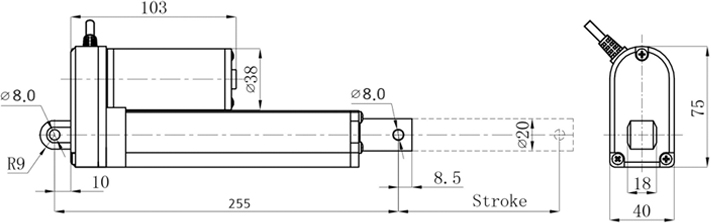

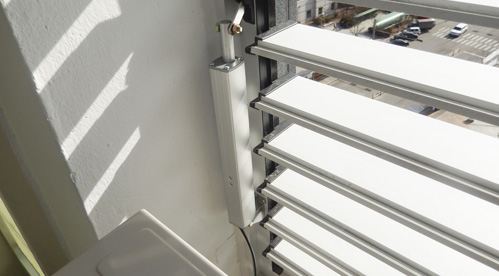

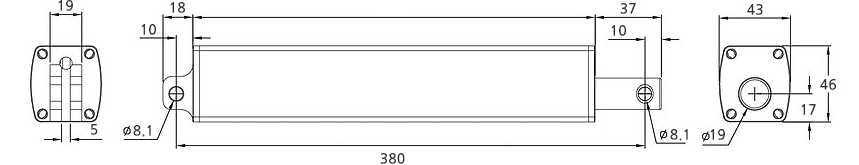

모터내장형 실린더 (KST-A01)

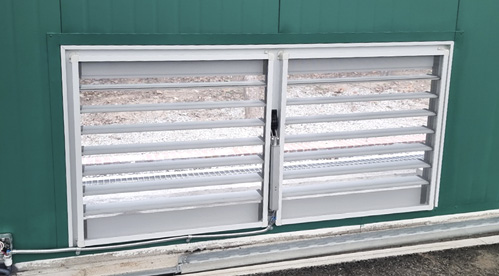

모터내장형 실린더 (KST-A02)

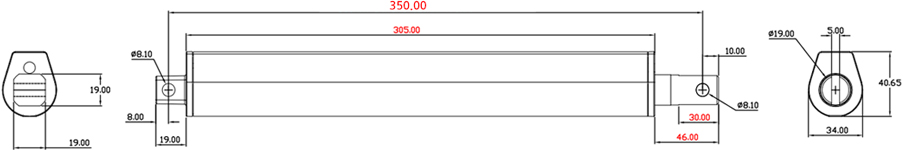

모터돌출형 실린더 (FY-017)

컨트롤러 사양

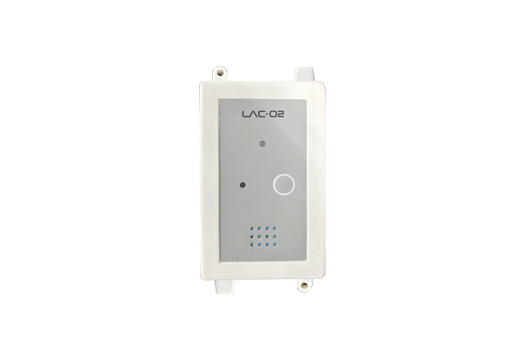

LAC-02 컨트롤러

사양	규격
Transformer	SMPS
정격입력	AC220V
정격출력	DC24V
최대전류	2A
감지센서	전류, 온도, 진동, 빗물감지센서
리모컨 수신기	내장 (RF 주파수)
과전류보호	내장
케이스규격	100x63x35

LH-E015 컨트롤러

사양	규격
Transformer	SMPS
정격입력	AC220V
정격출력	DC24V
최대전류	3A
감지센서	없음
리모콘 수신기	내장 (RF 주파수)
과전류보호	내장
케이스규격	85x35x35mm

LAC-02 컨트롤박스 특징 및 작동조건

1. 자동기능 및 수동기능

1. - 자동모드→녹색램프
2. - 수동모드→적색램프
3. - 에러발생 →적색램프 점멸
4. - 리모컨의 버튼을 사용해 수동개폐 가능 (0°,45°,90°)
5. - 리모컨으로 OPEN시 항시 OPEN (자동모드 작동불가)
6. - 리모컨으로 CLOSE시 자동모드로 변환

2. 전류센서

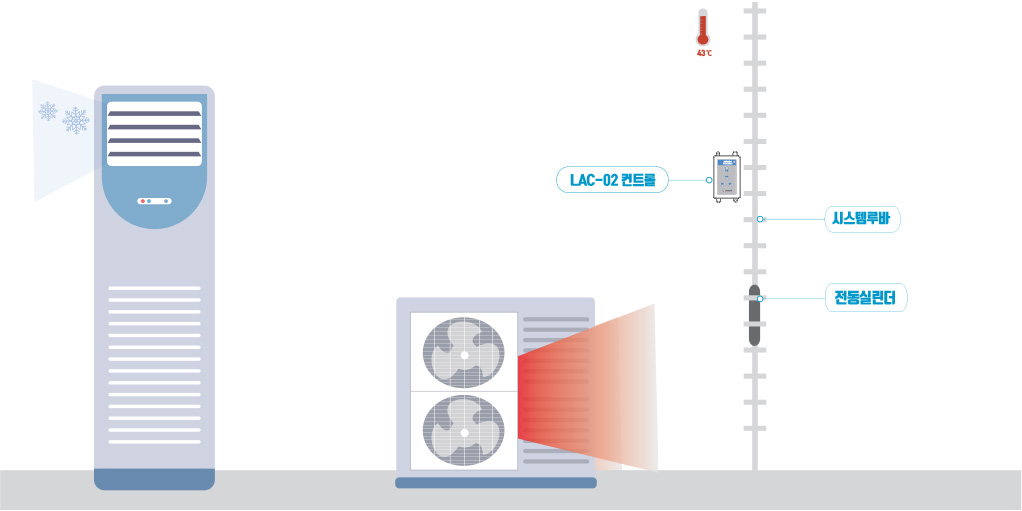

전류센서는 실외기의 전원선 1가닥에 장착하며 자동모드에서만 동작되도록 성절되어 있고 에어컨 사용 시 실외기로 흐르는 전류를 감지하면
SYSTEM LOUVER를 OPEN하고 에어컨을 꺼서 실외기의 동작이 멈추면 약 3초 후 SYSTEM LOUVER가 CLOSE 됩니다.

1. - 전류센서는 실외기 동작시 흐르는 전류를 감지하며 이때 전류가 1.2A이상 흘러야 컨트롤러가 동작함
2. - 실외기 미동작 상태일때는 흐르는 전류가 1.2A에 훨씬 못미치므로 컨트롤러가 동작하지 않음
3. - LAC-02컨트롤러는 전류센서포트가 2개 있으며 실외기 2대까지 감지가 가능
4. - 에어컨 미사용중이라도 실외기실 실내온도가 설정온도에 도달하면 SYSTEM LOUVER를 자동개폐함

3. 온도센서

온도센서는 LAC-02 컨트롤러에 내장되어 있으며 실외기실 온도가 45°C~ 48°C 이상되면
온도센서가 감지되어 OPEN되고 44°C~ 47°C 이하로 온도가 내려가면 자동으로 CLOSE 됩니다.

1. - 자동모드에서 실외기실 온도가 약 45° 이상 감지되면 시스템루바는 자동 OPEN 됨.
2. - 자동모드에서 실외기실 온도가 약 44° 이하 감지되면 시스템루바는 자동 CLOSE 됨.
3. - 전류센서와 온도센서중 먼저 감지하는 센서로 SYSTEM LOUVER를 개폐함
4. - 온도센서는 ON / OFF가 가능함

4. 빗물감지센서

빗물감지센서는 자동모드 중 SYSTEM LOUVER가 90° OPEN 상태에서 센서부분에 빗물이 감지되면
SYSTEM LOUVER가 45°로 자동전환되며 센서부분에 1분간 빗물기 감지되지 않으면 원래 상태로 전환

5. 아답터 및 케이블

LAC-02 컨트롤은 AC220V의 전원을 직류전원장치를 통해 DC24V로 변환하여 컨트롤에 전원 공급

리모콘 및 제품사양

RF주파수 방식으로 원거리에서 편리하게 제어가 가능합니다

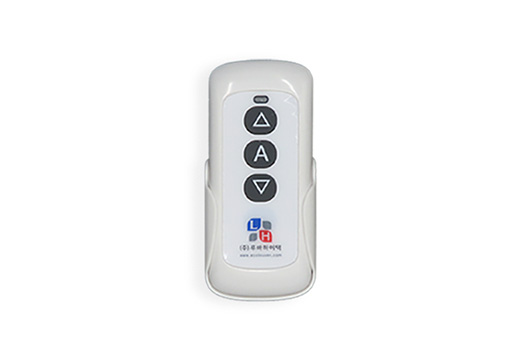

LAC-02 리모컨

사양	규격
사용주파수	314.57MHz
최대송신출력	+0dBm
주파수안정도	±50ppm
중량	33g
작동온도	-15℃~50℃
사용밧데리	Alcaline battery 12V/23A
케이스규격	40×92×15mm

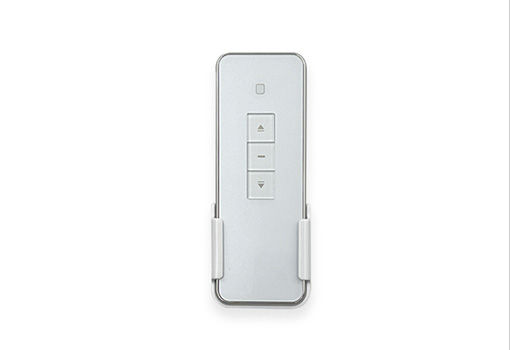

LH-E015 리모컨

사양	규격
사용주파수	433.92MHz
최대송신출력	+0dBm
소재	아크릴
중량	50g
작동온도	-15℃~50℃
사용밧데리	Lithium battery 3V CR2430
케이스규격	40×120×12mm

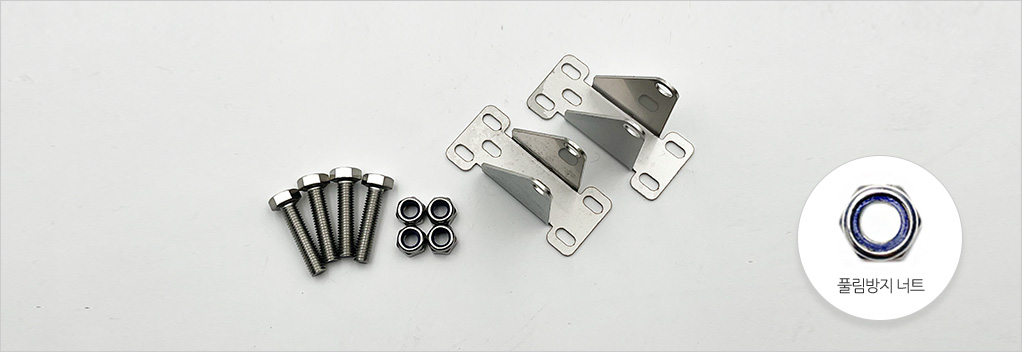

실린더용 브라켓 및 너트

실린더를 고정하는 구성품으로 풀림방지너트를 사용하여 장기간 작동 및 진동에도 풀림우려가 없습니다

실린더 커버(주름관)

분진이 많이 발생되는 현장에 사용하는 커버이며 실린더 내부에 분진이 들어가는것을 차단하는 KST-A01전용 커버입니다.

전동루바 유지관리 방법

운전개시 가동절차 및 방법

1. 메인 컨트롤 판넬의 전원 차단기를 올립니다.
2. 파워서플라이 3기의 점등을 확인합니다.
3. 판넬 커버의 Open, Close 스위치를 눌러 작동유무를 확인합니다.

기기류 단독 시운전 방법검토 및 계획서

1. 컨트롤 판넬은 최초 차단기 ON 시 스위치에 전원이 들어오지 않으나 최초 판넬 커버의 Open, Close 스위치의 동작 시부터 점등 및 작동이 되도록 되어있습니다.

작동 순서

1. 전원 Switch를 ON 시킵니다.
2. 컨트롤 판넬 커버의 Main power의 Lamp를 확인합니다.
3. Open, Close 스위치의 점등유무를 확인합니다.

안전수칙

1. 취급자 이외는 전동루버 컨트롤 판넬의 전원장치 사용을 금합니다.
2. 작동 전 차단기의 On, Off를 확인합니다.
3. 사용 전 전동루버 슬랫의 이물질 유무를 확인합니다.
4. 작동 전 Open, Close의 위치를 확인합니다.

정기점검 사항

1. 판넬 커버의 Lamp에 On/Off 유무를 확인합니다.
2. 루버의 슬랫 손상유무를 확인합니다.
3. 컨트롤 판넬의 단선유무를 확인합니다.
4. Switch의 작동유무를 확인합니다.

기타 중요사항

1. 임의로 부품을 변경, 교체하지 않습니다.
2. 고장이나 이상 발생 시 전문가에게 의뢰합니다.

전동 루버가 작동하지 않을 경우

1. 파워 스위치를 On 했을 때 판넬 커버의 파워램프 및 파워 서플라이 안의 램프가 켜지는지 확인 하여 전원 인입 여부를 확인합니다.
2. 하단 단자대에 단선된 배선이 있는지 확인합니다.
3. 그 이외의 경우 전문가에게 A/S를 즉시 요청하여 원활한 작동을 유지하여야 합니다.

점검요령

1. 파워 스위치를 On 했을 때 판넬 커버의 Main power Lamp가 켜지지 않으면 입력 전원의 유무를 확인하고 전문가에게 A/S를 요청합니다.
2. 작동이 원활하지 않을 시 즉시 작동을 중지하고 슬랫의 위치를 확인하고 전문가에게 A/S를 요청합니다.
3. Switch 무작동시 배선유무를 확인 후 전문가에게 A/S를 요청합니다.
